Filtre plafond de cabine peinture : le choix

Réponse courte. Le filtre plafond, ou filtre plénum, est le dernier rempart entre l'air extérieur et la carrosserie fraîchement peinte. On le choisit selon quatre critères : la classe de filtration recommandée par le fabricant de la cabine, la réaction au feu (catégorie M1 selon l'INRS), le format adapté aux cadres du plénum, et la facilité de pose sans fuite sur les bords. On le remplace quand la mesure de pression différentielle le demande.

Les grains de poussière dans un vernis ont souvent une origine simple : un filtre plafond mal choisi, mal posé ou trop vieux. Voici comment éviter les trois.

Ce que fait le filtre plafond, concrètement

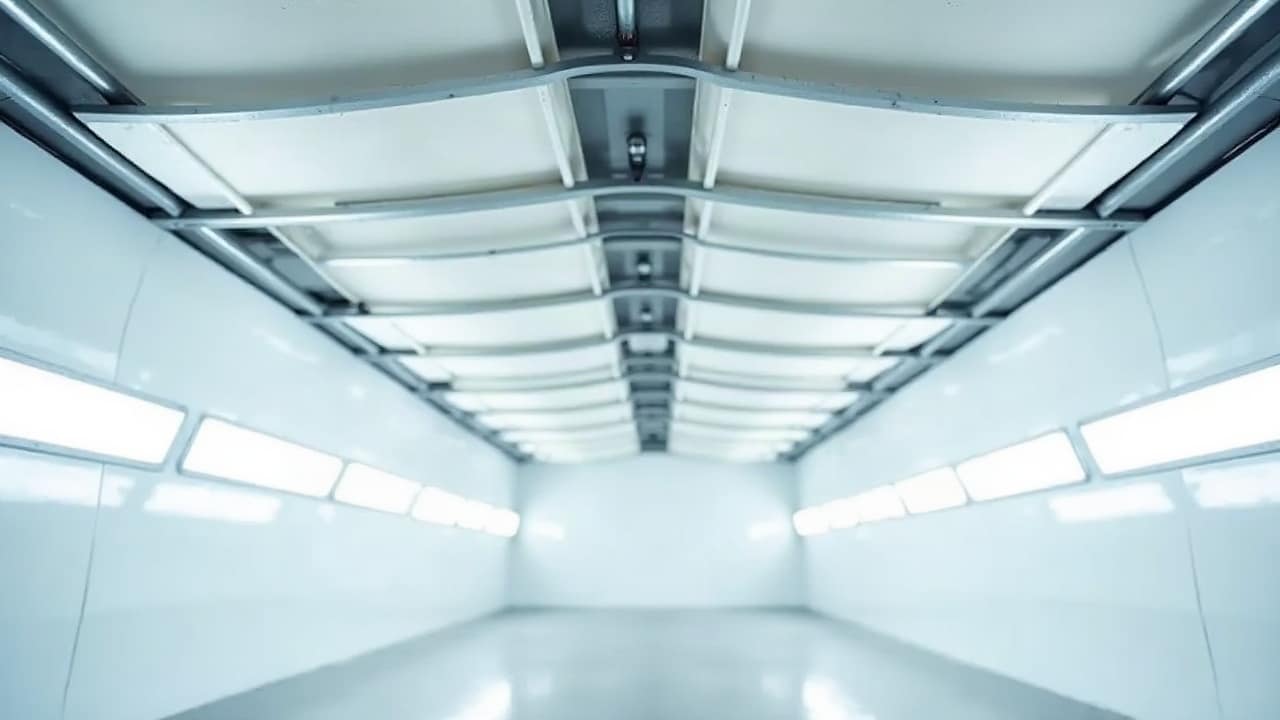

Dans une cabine fermée à ventilation verticale, l'air neuf arrive dans un caisson qui forme le plafond, le plénum. Il traverse le média filtrant tendu dans des cadres métalliques, puis descend vers le véhicule avant d'être aspiré par le sol. Le filtre plafond a donc deux rôles :

• arrêter les poussières de l'air extérieur avant qu'elles ne se déposent sur la peinture fraîche ;
• répartir l'air sur toute la surface du plafond, ce qui conditionne un flux vertical homogène.

Le guide INRS ED 839 résume l'enjeu : la filtration de l'air neuf, lorsqu'elle est nécessaire, retient la poussière de l'air extérieur « afin d'obtenir, par exemple, un revêtement de peinture très lisse ». Il précise que les filtres du plénum sont fixés sur des cadres métalliques aisément démontables dans le plafond.

Premier critère : la classe de filtration

Les médias filtrants sont classés selon leur efficacité par des normes de filtration. Plutôt qu'une valeur générique, nous partons toujours de la notice du fabricant de la cabine, qui indique la classe prévue pour son plénum. Deux erreurs sont fréquentes :

• un filtre moins efficace que prévu laisse passer des particules qui finissent dans le vernis ;
• un filtre plus dense que prévu oppose plus de résistance à l'air, fait baisser le débit et peut dégrader la ventilation de toute la cabine.

Le bon filtre n'est donc pas « le plus fin », c'est celui pour lequel le plénum et le ventilateur de soufflage ont été dimensionnés.

Deuxième critère : la réaction au feu

Une cabine de peinture concentre des matières combustibles. L'ED 839 demande des matériaux filtrants de catégorie de réaction au feu M1 pour la filtration de l'air neuf, et le reprend dans les bases d'un cahier des charges de cabine (catégorie M0 ou M1 pour les conduits, les filtres secs et les calorifugeages). Vérifiez cette caractéristique sur la fiche du produit avant toute commande, surtout si vous changez de fournisseur.

Troisième critère : rouleau ou panneaux

Deux formats dominent :

• le rouleau, que l'on découpe aux dimensions de chaque cadre. Il s'adapte à tous les plénums et limite les références en stock, mais demande une découpe soignée ;
• les panneaux pré-découpés, prêts à poser, qui font gagner du temps quand les cadres sont standard.

Dans les deux cas, le média doit couvrir le cadre sans pli ni jour sur les bords. Un filtre mal ajusté laisse passer un courant d'air non filtré, c'est-à-dire exactement ce qu'on cherchait à éviter.

Poser un filtre plafond sans polluer la cabine

La pose est l'étape où l'on salit le plus facilement une cabine propre. Notre méthode :

1. arrêter la ventilation et consigner l'installation selon la notice ;
2. déposer les anciens filtres en les pliant face chargée vers l'intérieur, directement dans un sac, pour ne pas faire tomber la poussière accumulée sur le sol de la cabine ;
3. nettoyer les cadres et vérifier leur état ;
4. poser le média neuf, face amont et face aval dans le bon sens (indiqué par le fabricant), sans le toucher inutilement ;
5. remettre en marche, laisser la ventilation se stabiliser et relever la pression différentielle du filtre neuf : c'est la valeur de référence pour la suite ;
6. noter l'opération au registre d'entretien.

Pré-filtre et filtre plafond : un duo

L'ED 839 recommande d'équiper la gaine d'aspiration d'air neuf d'un pré-filtre, « afin de ralentir » l'encrassement du plénum. Changer les pré-filtres à temps est la façon la plus économique de prolonger la vie des filtres plafond, qui coûtent plus cher et demandent plus de travail à remplacer.

Quand changer le filtre plafond ?

Le guide est clair : les filtres du plénum doivent être remplacés dès que leur colmatage provoque une baisse du débit telle que la ventilation ne satisfait plus aux exigences de la cabine. On le contrôle au moyen d'un indicateur de pression différentielle, par exemple un tube en U contenant un liquide coloré. Pour une cabine VL, le repère de ventilation reste celui du protocole INRS : une moyenne d'au moins 0,40 m/s autour du véhicule, aucun point sous 0,30 m/s.

En pratique, l'écart entre la valeur relevée sur filtre neuf et la valeur limite donnée par le fabricant indique la marge restante. Un relevé noté chaque semaine permet d'anticiper la commande. La méthode complète figure dans notre article sur le moment de changer un filtre de cabine.

Budget et approvisionnement

Le filtre plafond est un consommable récurrent. Combien coûte un rouleau ? Les prix affichés par deux vendeurs, datés et sourcés, sont comparés sur notre page Tarifs. Pour ne jamais être à court, gardez au moins un jeu complet d'avance, stocké à plat, dans son emballage, à l'abri de la poussière.

Si votre cabine produit des grains malgré des filtres neufs, le problème peut venir d'ailleurs : fuite sur un cadre, pré-filtre absent, déséquilibre entre soufflage et extraction. Nous vérifions ces points lors d'une intervention d'entretien des filtres et de la cabine.
