Éclairage de cabine peinture : ce qui compte

Réponse courte. Un bon éclairage de cabine permet au peintre de juger la teinte et le tendu sur toute la carrosserie, sans ombres ni reflets trompeurs. Trois exigences le définissent : la répartition (flancs, bas de caisse et dessus du véhicule), la qualité de la lumière (rendu des couleurs), et la compatibilité avec l'environnement de la cabine, où peuvent se trouver des vapeurs inflammables. S'y ajoute une contrainte moins connue : les luminaires ne doivent pas perturber le flux d'air.

L'éclairage est souvent le parent pauvre d'un projet de cabine. C'est pourtant lui qui décide si un écart de teinte se voit en cabine ou chez le client.

Ce que l'on demande à la lumière d'une cabine

Le peintre regarde trois choses en permanence :

• la teinte, qu'il compare à l'élément voisin ou à l'échantillon ;
• le tendu du vernis, pour repérer peau d'orange, coulures ou manques ;
• les défauts de surface, grains ou cratères, qui se voient à la lumière rasante.

Pour cela, la lumière doit éclairer toutes les faces du véhicule, y compris les parties basses, sans zones d'ombre ni points éblouissants, avec un rendu des couleurs fidèle.

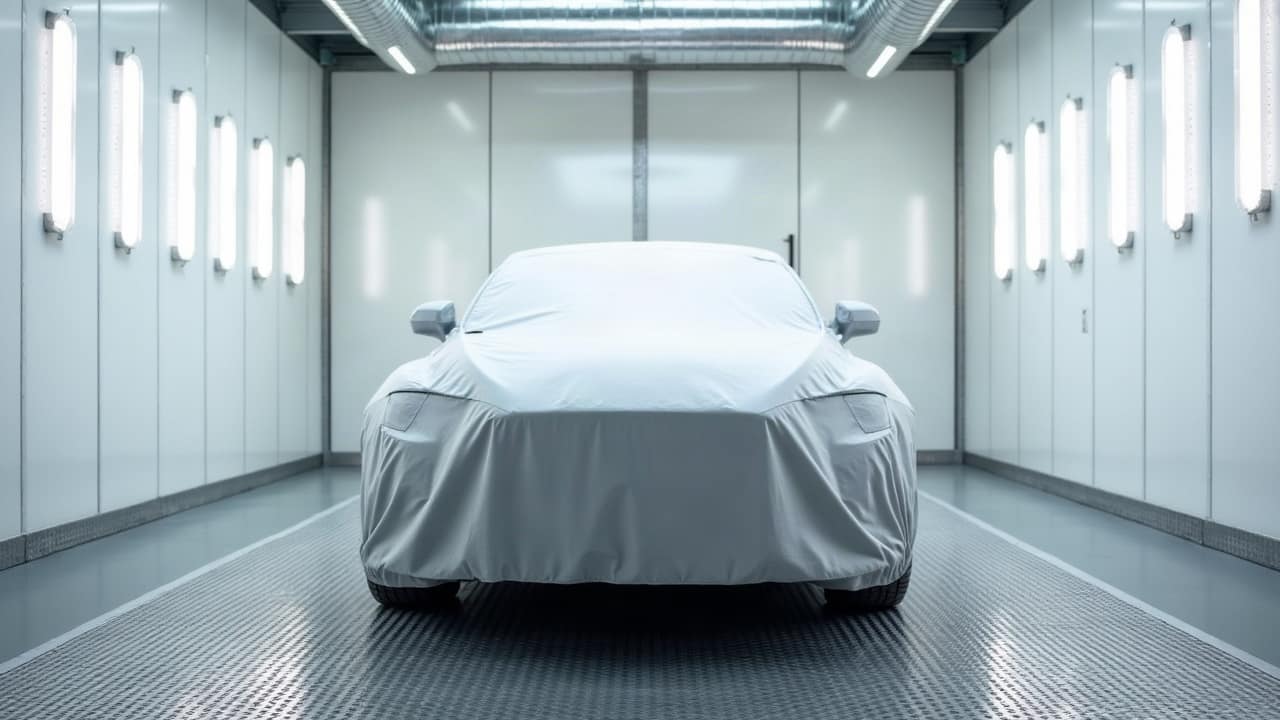

Où placer les luminaires sans gêner l'air

Une cabine fermée à ventilation verticale fonctionne grâce à un plafond soufflant qui couvre la plus grande surface possible. Le guide INRS ED 839 met en garde contre les larges pans coupés au plafond, souvent utilisés pour loger l'éclairage : ils ont le défaut de provoquer des turbulences qui nuisent à l'évacuation de l'air pollué. Le guide recommande de réduire au maximum leur largeur, voire de les supprimer.

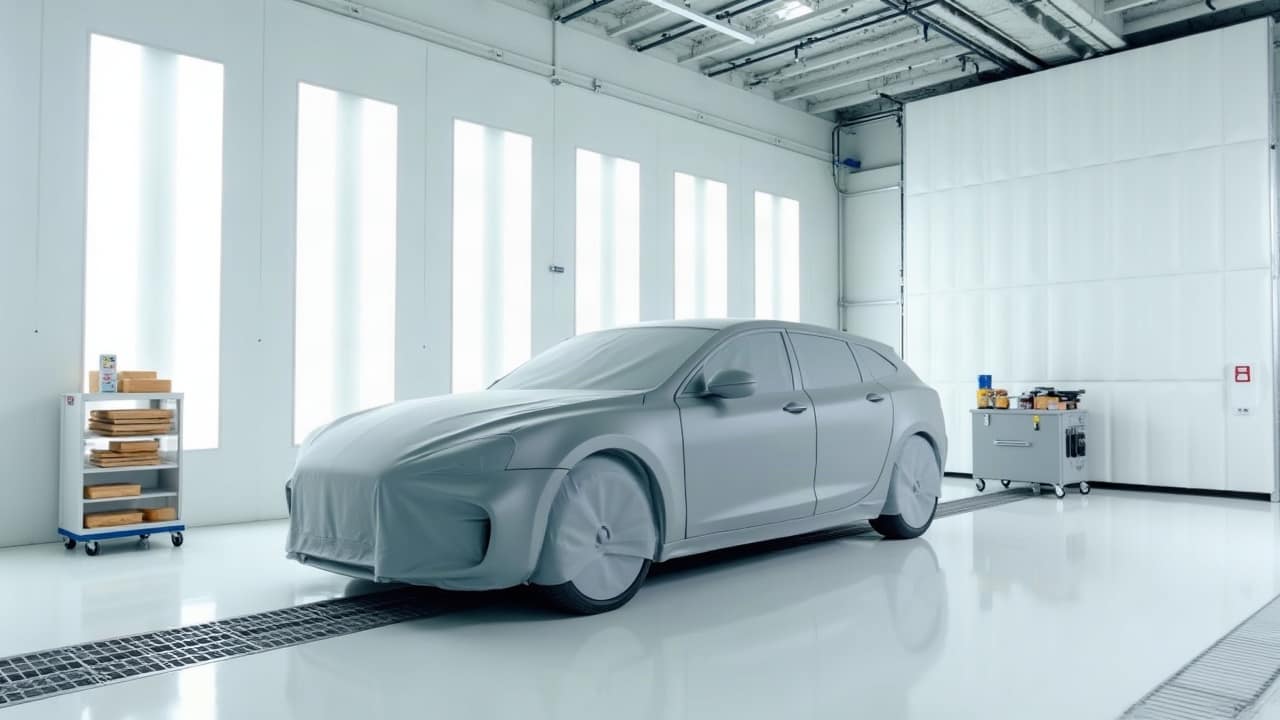

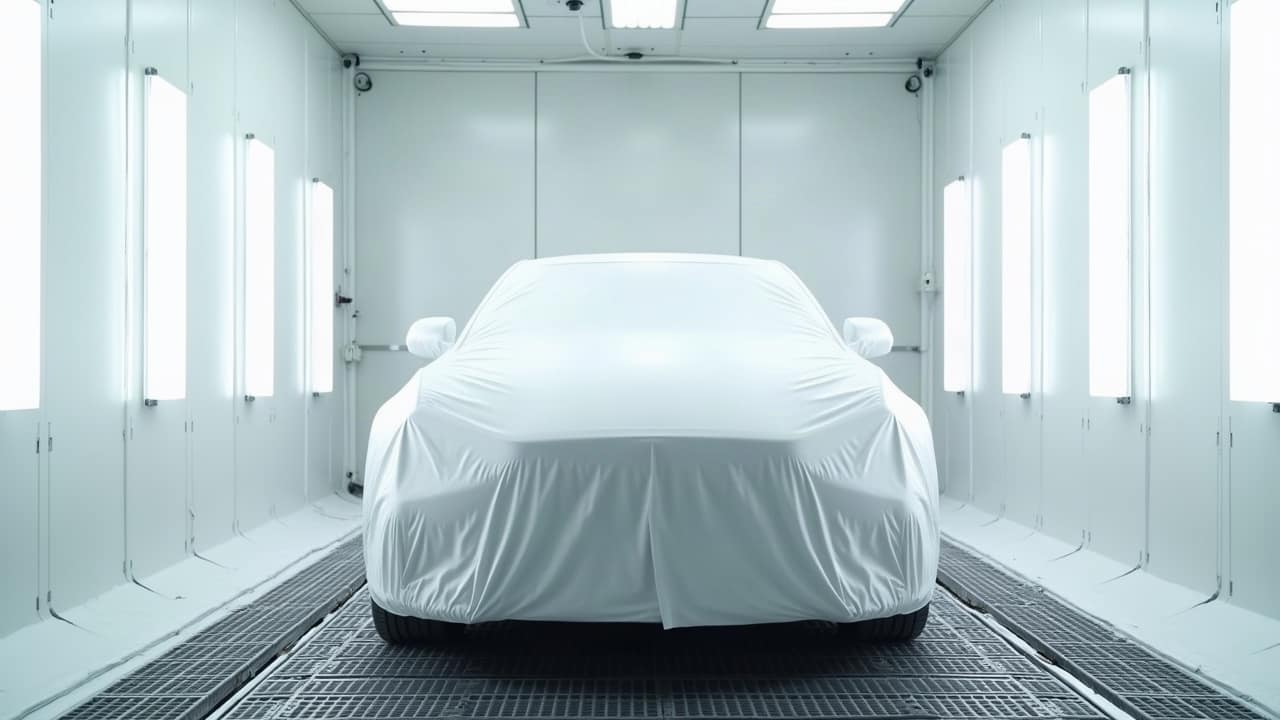

D'où la tendance actuelle : des luminaires intégrés dans les parois latérales, derrière des vitrages, et des rampes basses pour les bas de caisse, en laissant le plafond au plénum. Cette disposition éclaire mieux les flancs, là où le peintre travaille le plus, sans casser le flux vertical.

Le rendu des couleurs, critère de choix

La capacité d'une source lumineuse à restituer fidèlement les couleurs est indiquée par son fabricant. Pour une cabine, c'est un critère prioritaire, à comparer entre les offres au même titre que l'intensité. Deux conseils pratiques :

• homogénéiser les sources : mélanger des luminaires de générations différentes crée des différences de teinte d'une paroi à l'autre ;
• contrôler la teinte en conditions proches du réel : certains ateliers complètent la cabine par une lampe de contrôle colorimétrique ou une sortie à la lumière du jour pour les teintes délicates.

La sécurité : une cabine n'est pas un local ordinaire

L'intérieur d'une cabine où l'on pulvérise des produits solvantés peut contenir une atmosphère explosive. L'ED 839 rappelle que la délimitation des zones à risque d'explosion relève du chef d'établissement, et que le matériel, électrique ou non, doit être adapté à la zone. Il précise aussi qu'un volume extérieur à la cabine, jusqu'à 1 m de ses ouvertures, pourrait être classé en zone 2.

Pour l'éclairage, le guide formule une exigence claire dans les bases du cahier des charges d'une cabine : un éclairage utilisable en atmosphère explosible, ou dont le changement des tubes est réalisable de l'extérieur de la cabine. C'est ce qui explique les luminaires placés derrière des vitrages étanches, accessibles depuis l'extérieur.

Passer aux LED : les points à vérifier

Le remplacement des tubes par des LED est fréquent lors d'une rénovation. Il apporte souvent une meilleure homogénéité et moins d'entretien. Avant de le faire, nous vérifions :

1. la compatibilité des nouveaux luminaires avec l'environnement de la cabine, dans le respect du zonage défini par l'atelier ;
2. l'étanchéité des caissons et des vitrages après intervention ;
3. le rendu des couleurs et l'homogénéité entre parois ;
4. les asservissements existants : dans certaines configurations, comme le travail en fosse, l'ED 839 demande que le pistolage soit asservi à la ventilation et à l'éclairage, avec une commande d'éclairage située hors de la fosse.

L'entretien de l'éclairage

Un éclairage perd de son efficacité sans que personne ne le remarque, parce que l'œil s'habitue. Les causes les plus fréquentes :

• les vitrages encrassés par les dépôts de pulvérisation ;
• les sources vieillissantes ou dépareillées ;
• les joints de caissons abîmés, qui laissent entrer les aérosols.

Le nettoyage des vitrages fait partie de l'entretien courant de la cabine ; le remplacement des sources se planifie par paroi entière pour garder une lumière homogène.

Et hors de la cabine ?

La lumière de la cabine n'est qu'une partie du parcours d'un véhicule. Le laboratoire de préparation, où l'on pèse et mélange les teintes, et l'aire de préparation, où l'on ponce et apprête, ont aussi besoin d'un éclairage qui permet de juger correctement les couleurs et les surfaces. Le guide INRS ED 6406 sur la carrosserie rappelle d'ailleurs, pour le local de stockage des produits, la nécessité d'un éclairage adapté, sans source d'inflammation. Penser l'éclairage de tout le parcours évite de découvrir en cabine un défaut de préparation qui aurait pu être vu plus tôt.

Les signes d'un éclairage à revoir

Quelques indices doivent alerter l'atelier : des écarts de teinte découverts après la sortie de cabine, des coulures ou des manques repérés seulement à la livraison, des peintres qui travaillent avec une baladeuse pour voir les bas de caisse, ou des luminaires qui n'éclairent plus de la même couleur d'une paroi à l'autre. Dans ces cas, un diagnostic de l'éclairage coûte peu et évite des reprises.

Dans un projet de cabine neuve

Le guide INRS demande de préciser dans le cahier des charges le niveau d'éclairement artificiel en service. Nous l'intégrons dès l'étude, avec la disposition des luminaires et leur mode d'accès, en cohérence avec le plénum et le flux d'air. Ces choix sont présentés sur notre page cabine de peinture pour carrosserie ; la rénovation de l'éclairage d'une cabine existante se traite lors d'une visite d'entretien de la cabine.
