Colmatage des filtres : lire le manomètre

Réponse courte. Un filtre qui se charge freine l'air : l'écart de pression entre son amont et son aval augmente. Le manomètre différentiel mesure cet écart. Le guide INRS ED 839 le présente comme la seule mesure fiable pour déclencher une alarme de colmatage, parce que le fabricant indique la fourchette dans laquelle chaque filtre doit fonctionner. Bien placé, bien lu et bien noté, c'est l'outil le plus rentable de la cabine.

Sur certaines cabines, le manomètre existe mais personne ne le regarde, ou personne ne connaît sa valeur « normale ». Voici comment en faire un vrai outil de pilotage.

Ce que mesure exactement l'appareil

Deux prises de pression encadrent le filtre : l'une en amont, l'autre en aval. Le manomètre affiche la différence entre les deux. Filtre neuf, l'écart est faible ; à mesure que les particules s'accumulent, l'air a plus de mal à passer et l'écart grandit.

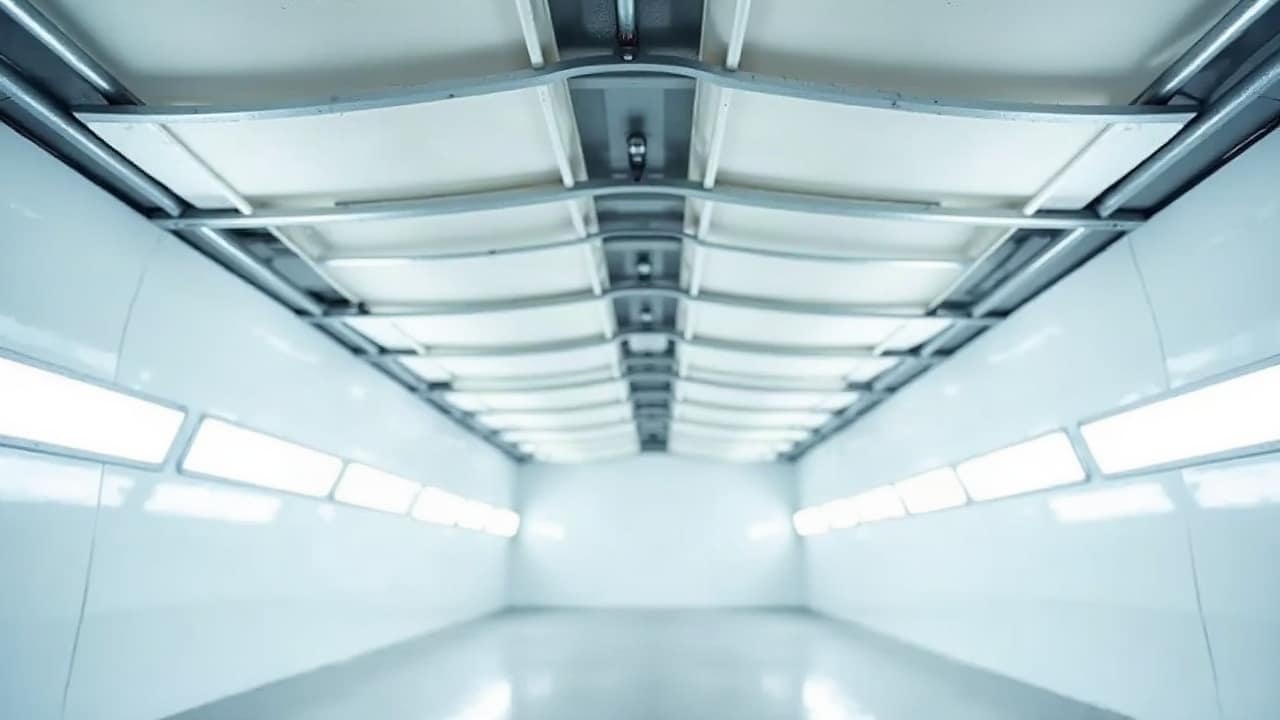

Ce principe vaut pour les pré-filtres, les filtres plafond et les filtres de sol. L'ED 839 précise que le colmatage des différents filtres (plafond, sol) peut être mesuré par des indicateurs de pression différentielle, et que l'exploitant peut alors, sans faire appel à un spécialiste, procéder au remplacement de l'élément concerné conformément à la notice.

Manomètre à membrane ou colonne inclinée ?

Le guide décrit les deux appareils que l'on rencontre sur les cabines :

• Le manomètre à membrane : les prises de pression sont raccordées de part et d'autre d'une membrane souple circulaire. Pour une précision satisfaisante, l'INRS recommande un diamètre supérieur à 110 mm.
• Le manomètre à colonne de liquide inclinée : un tube en U rempli d'un liquide coloré, une branche reliée à l'amont, l'autre à l'aval. La branche graduée est inclinée pour gagner en précision, l'autre remplacée par un réservoir. D'une grande simplicité, il offre une bonne précision, sans risque de dérive, et ne demande pas d'étalonnage.

La colonne inclinée peut être équipée d'une cellule électronique pour déclencher une alarme. Sur une cabine récente, on trouve aussi des capteurs reliés à l'automate ; le principe reste le même.

Où placer l'indicateur et les prises ?

Deux règles de bon sens, reprises par l'INRS :

• l'indicateur doit être visible par l'utilisateur, par exemple sur le tableau de commande de la cabine ;
• les prises de pression doivent encadrer uniquement le filtre suivi, pour que la mesure ne mélange pas plusieurs éléments.

Un tube souple pincé, débranché ou encrassé fausse la lecture. Nous vérifions systématiquement les raccords lors d'une visite, car un manomètre bloqué à zéro rassure à tort.

Lire au bon moment

L'INRS conseille d'examiner l'indicateur avant chaque arrêt de travail, c'est-à-dire à un moment où le régime de ventilation est bien établi. Lire juste après le démarrage, ou pendant une phase de séchage à débit réduit, donne des valeurs non comparables. L'habitude la plus simple : un relevé en fin de journée, cabine en configuration d'application.

Fixer un seuil d'alarme qui a du sens

Le seuil de remplacement vient de deux sources :

1. la notice du filtre et de la cabine, qui indique la plage de fonctionnement ;
2. la ventilation mesurée : le filtre doit être changé avant que la ventilation ne sorte des exigences de la cabine. Pour une cabine VL à ventilation verticale, le protocole de l'ED 839 attend une moyenne d'au moins 0,40 m/s sur dix points autour du véhicule, aucun point sous 0,30 m/s.

L'idéal est de relier les deux lors d'un contrôle : on mesure les vitesses d'air à différents niveaux de colmatage et l'on en déduit la valeur de pression différentielle à ne pas dépasser. Cette valeur devient le seuil d'alarme de l'atelier.

Pourquoi les pressions statiques restent affaire de spécialiste

Le guide met en garde : l'évaluation de l'installation par la simple mesure des pressions statiques, qui varient avec de nombreux paramètres, ne peut être effectuée que par un spécialiste. La pression différentielle d'un filtre, elle, se lit sans formation particulière. Ne confondez pas les deux : le manomètre de filtre sert à décider d'un remplacement, pas à juger la conformité globale de la ventilation, qui relève du contrôle annuel.

Tenir une courbe de colmatage

Un simple tableau suffit : date, valeur lue, remarque (volume peint, changement de produit, travaux à proximité). Au fil des semaines, la courbe montre :

• la valeur de départ sur filtre neuf ;
• la vitesse de montée, liée à votre activité ;
• le moment prévisible du remplacement, ce qui permet de commander à temps.

Une montée brutale signale souvent un événement : un changement de produit, une série de véhicules plus lourde, un pré-filtre percé. Une valeur qui baisse sans remplacement doit alerter : filtre déchiré, déboîté, ou prise de pression débranchée.

Le cas particulier des matelas de sol

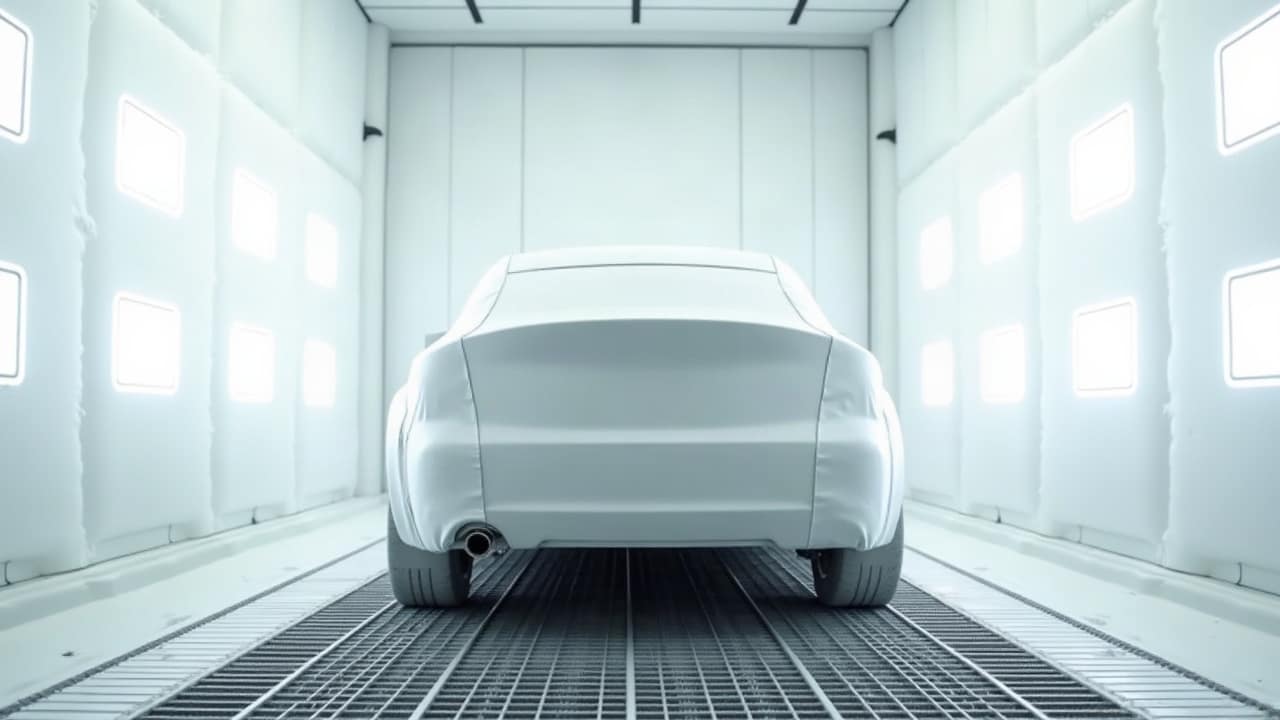

L'ED 839 rappelle que la perte de charge de certains filtres de sol, comme les matelas de fibres, est pratiquement nulle à l'état neuf et n'augmente brutalement qu'à l'approche du colmatage total, alors que certaines zones ne laissent déjà plus passer l'air. Pour ces filtres, la courbe se complète d'un examen visuel régulier.

Mettre en place ou remettre en service l'indicateur

Si votre cabine n'a pas d'indicateur de colmatage, ou s'il est hors service, c'est une amélioration simple et peu coûteuse. Nous l'installons ou le remettons en état lors d'une intervention d'entretien des filtres, en fixant avec vous la valeur d'alarme à partir de mesures réelles. Les écarts plus larges relevés à cette occasion sont traités dans une mise aux normes de la cabine.
