Filtre de cabine peinture : quand changer

Réponse courte. Un filtre de cabine de peinture se change quand son colmatage fait tomber la ventilation sous le niveau requis, et ce colmatage se mesure. Le guide INRS ED 839 est explicite : les seules mesures fiables pour déclencher une alarme sont les mesures de pression différentielle avant et après le filtre. Pour les filtres de sol, cette mesure se complète d'un examen visuel régulier.

Changer les filtres « tous les X mois » rassure, mais ne garantit rien. Selon le volume de véhicules peints, les produits utilisés et la qualité de l'air extérieur, un même filtre peut être saturé bien avant l'échéance ou encore efficace bien après. Voici comment savoir, plutôt que deviner.

Quels filtres compte une cabine de carrosserie ?

Dans une cabine fermée à ventilation verticale, l'air suit un trajet simple : il entre par le plafond, traverse la zone de travail de haut en bas, puis sort par le sol. Chaque étape a son filtre.

• Le pré-filtre protège l'entrée d'air neuf. L'ED 839 recommande d'équiper la gaine d'aspiration d'air neuf d'un préfiltre pour ralentir l'encrassement du plénum.
• Le filtre plafond (ou filtre plénum) retient la poussière de l'air neuf avant qu'il n'arrive sur la carrosserie. C'est lui qui conditionne la propreté de la finition.
• Le filtre de sol (ou filtre d'extraction) arrête le brouillard de peinture en excès avant qu'il ne parte dans les gaines et le ventilateur.

Tous ces filtres doivent être en matériaux de catégorie de réaction au feu M1, selon le guide ED 839. Leur rôle et la façon de les choisir sont expliqués sur la page entretien et filtres de cabine.

Pourquoi le calendrier ne suffit pas

Un filtre se charge en fonction de ce qui le traverse. Deux cabines identiques peuvent donc vieillir très différemment :

• une carrosserie qui peint beaucoup d'éléments complets sature ses filtres de sol plus vite qu'un atelier de petites retouches ;
• un site en bordure de route ou de chantier charge plus rapidement ses pré-filtres ;
• les apprêts, bases et vernis ne se déposent pas de la même façon.

Un changement trop tardif dégrade la protection et la finition. Un changement trop précoce jette des filtres encore efficaces. La mesure évite les deux.

Lire le manomètre différentiel, sans être spécialiste

Le principe est simple : on mesure la pression de part et d'autre du filtre. Plus le filtre est colmaté, plus l'écart augmente. Le fabricant indique dans quelle fourchette le filtre doit fonctionner, ce qui permet à l'exploitant, selon l'INRS, de procéder lui-même au remplacement « sans faire appel à un spécialiste », conformément à la notice.

L'ED 839 décrit deux familles d'appareils :

• le manomètre à membrane, dont le diamètre doit dépasser 110 mm pour obtenir une précision satisfaisante ;
• le manomètre à colonne de liquide inclinée, un tube en U rempli d'un liquide coloré, simple, précis, sans dérive et sans étalonnage.

Deux conseils de l'INRS évitent les fausses alertes : installer l'indicateur à un endroit visible, par exemple sur le tableau de commande, et le lire avant chaque arrêt de travail, quand la ventilation est stabilisée. Un relevé noté chaque semaine donne en plus une courbe très parlante : on voit arriver le colmatage.

Le piège des filtres de sol

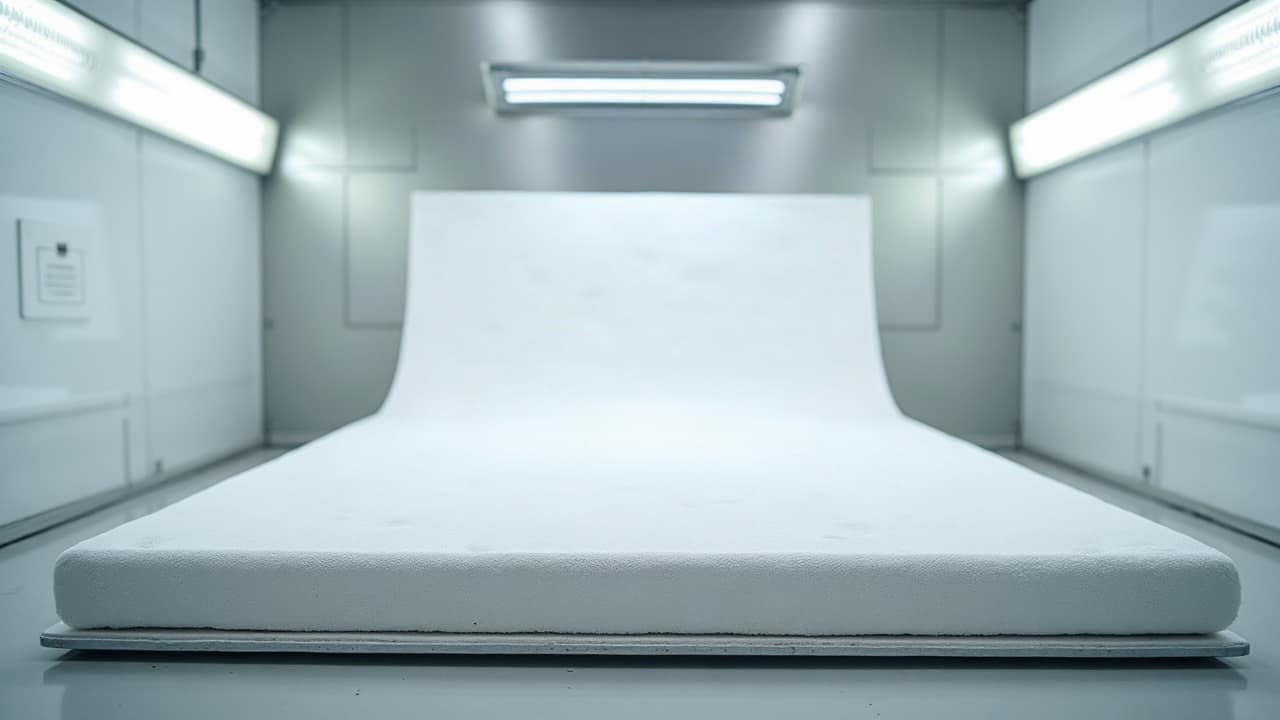

Les filtres de sol en matelas de fibres ont un comportement trompeur. L'INRS le souligne : leur perte de charge, « pratiquement nulle à l'état neuf », n'augmente brutalement qu'à l'approche du colmatage total, alors que certaines zones ne laissent déjà plus passer l'air depuis longtemps.

Le manomètre peut donc indiquer une situation normale alors qu'une partie du sol est bouchée, souvent là où le peintre travaille le plus. D'où la consigne de l'ED 839 : examiner régulièrement ces filtres à l'œil et remplacer les zones visiblement colmatées, sans attendre le signal de l'appareil.

Ce que coûte un filtre saturé

Un filtre saturé ne se contente pas de salir la peinture. Il a trois effets en chaîne.

La ventilation chute. Pour une cabine à ventilation verticale destinée aux véhicules de tourisme, le protocole de l'ED 839 attend une moyenne d'au moins 0,40 m/s sur dix points de mesure autour du véhicule, aucun point sous 0,30 m/s. Des filtres colmatés font descendre ces vitesses, et le peintre n'est plus dans un flux d'air neuf.

La finition se dégrade. Un plénum encrassé laisse passer ou relâche des poussières ; un sol saturé perturbe le flux vertical et favorise les retombées d'aérosol sur la carrosserie.

Le risque d'incendie augmente. L'ED 839 classe les filtres secs colmatés par les dépôts de vieilles peintures parmi les lieux où le risque d'incendie est à craindre. Les matelas de fibres encrassés deviennent, selon le guide, « une source d'incendie ».

Changer, éliminer, tracer

Un remplacement de filtre bien fait laisse une trace. L'INRS recommande de consigner dans un registre les opérations d'entretien et leurs dates, dont les changements de médias filtrants. Ce registre sert au contrôle annuel de la ventilation et rassure l'organisme de contrôle quand l'atelier est une installation classée.

Les filtres usagés, chargés de peinture, suivent la filière des déchets dangereux : pour un atelier soumis à déclaration au titre de la rubrique 2930, l'arrêté du 4 juin 2004 demande un registre des déchets dangereux, un bordereau de suivi à chaque remise à un tiers et la conservation des justificatifs pendant trois ans.

Côté budget, les filtres représentent un poste récurrent qu'il vaut mieux anticiper : les prix affichés par des vendeurs de rouleaux et de pré-filtres, source à l'appui, se consultent sur notre page Tarifs. Et si votre cabine n'a pas d'indicateur de colmatage, ou si personne ne sait plus lire celui qui existe, c'est un point que nous traitons en priorité lors d'une intervention d'entretien.
